La topographie, discipline essentielle pour représenter les caractéristiques physiques de la Terre, repose sur des techniques avancées et des outils sophistiqués. L’un des éléments fondamentaux qui influence la précision et l’interprétation des données topographiques est la projection cartographique. Cet article explore l’évolution historique des projections cartographiques, leur impact sur la représentation topographique, et les tendances actuelles dans ce domaine.
L’Histoire des Projections Cartographiques
Depuis l’antiquité, les cartographes ont cherché à représenter une surface tridimensionnelle — la Terre — sur un plan bidimensionnel. Cette tâche, appelée projection cartographique, implique inévitablement des déformations.
- Les Premières Projections : Les égéens et les romains utilisaient des méthodes simples basées sur des observations astronomiques. La carte de Ptolémée (2e siècle) constitue une première tentative significative pour représenter les territoires connus avec des systèmes de coordonnées.
- Le Moyen Âge : Les projections à cette époque étaient influencées par des perceptions religieuses. Les cartes T-O représentaient souvent le monde centré sur Jérusalem.
- La Renaissance : Avec l’avènement de la navigation, les projections comme celle de Mercator (1569) ont été développées pour faciliter le tracé des routes maritimes. La projection de Mercator est célèbre pour sa capacité à préserver les angles mais au prix de distorsions importantes des surfaces.
- Le 19e et 20e Siècles : La diversification des projections cartographiques a été motivée par des besoins spécifiques en géodésie, en géographie et en sciences militaires. Des projections comme celle de Lambert et celle d’Albers ont été conçues pour minimiser certaines déformations sur des régions particulières.
L’Effet des Projections sur la Topographie
Déformations et Interprétations
Aucune projection ne peut être totalement exacte. Les déformations incluent :
- Les distances : Certaines projections, comme celle d’Équirectangulaire, préservent mal les distances.
- Les angles : Les projections conformes (ex. Mercator) préservent les angles mais au prix de la distorsion des surfaces.
- Les surfaces : Les projections équivalentes (ex. Mollweide) préservent les proportions des surfaces mais distordent les formes.
Ces déformations influencent directement l’analyse topographique. Par exemple, une carte élaborée avec une projection inadéquate peut fausser la perception des élévations ou des distances entre les points critiques.
Application dans les SIG
Avec l’émergence des systèmes d’information géographique (SIG), l’utilisation de projections appropriées est cruciale. Les SIG modernes permettent de changer facilement entre différentes projections selon les besoins. Cependant, des erreurs de projection peuvent entraîner des déséquilibres dans les analyses spatiales, comme les calculs de surfaces ou les modèles d’écoulement hydrologique.

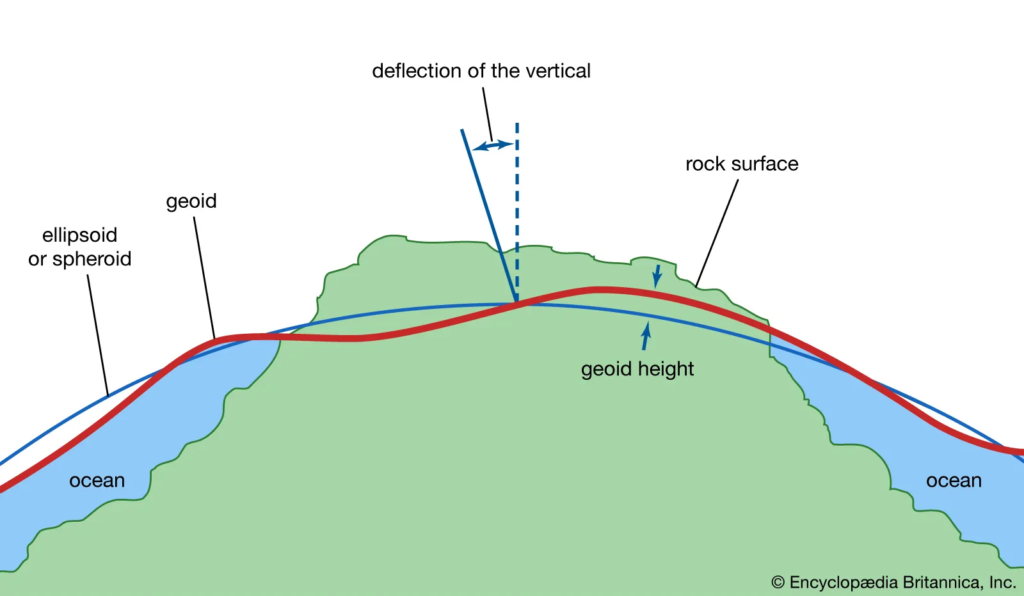

Les Fondamentaux : Géoïd, Ellipsoïde et Transformations Cartographiques
Le Géoïd
Le géoïd représente la forme théorique de la Terre si elle était uniquement influencée par la gravitation et sans relief. Il sert de référence pour mesurer les altitudes et joue un rôle crucial dans les calculs géodésiques.
L’Ellipsoïde
L’ellipsoïde, une approximation plus simple que le géoïd, est utilisé pour modéliser la forme de la Terre. Des ellipsoïdes locaux (ex. Clarke 1880) ou globaux (ex. WGS84) sont choisis selon les besoins. L’ellipsoïde permet de calculer les coordonnées géographiques avec précision.
Les Transformations Cartographiques
Les transformations cartographiques permettent de passer d’un système de référence à un autre. Elles incluent des translations, des rotations et des changements d’échelle. Ces opérations sont essentielles pour intégrer des données provenant de sources variées dans un SIG.
Le Rôle du GPS et de la Géodésie
GPS (Global Positioning System)
Le GPS repose sur un réseau de satellites qui fournissent des positions précises sur Terre. Il utilise des systèmes de référence globaux comme le WGS84 pour assurer la cohérence des coordonnées. Les données GPS, combinées avec les projections cartographiques, permettent une analyse précise des données topographiques.
La Géodésie
La géodésie est la science qui étudie la forme, les dimensions et le champ gravitationnel de la Terre. Elle fournit les bases théoriques pour développer des projections cartographiques, choisir un ellipsoïde adapté et assurer la compatibilité entre les systèmes de référence.
Les Tendances Actuelles en Projections Cartographiques
- Projections Personnalisées : Avec l’augmentation des données spécifiques et des études localisées, les projections personnalisées deviennent une tendance majeure. Elles permettent de minimiser les déformations sur des zones précises.
- Projections pour les Données Mondiales : Des projections comme celles de Robinson ou de Winkel Tripel sont privilégiées pour leur équilibre entre les différentes déformations, ce qui les rend adaptées aux représentations globales.
- Approches Dynamiques : Avec les outils modernes comme ArcGIS ou QGIS, les utilisateurs peuvent appliquer des projections dynamiques, où les cartes changent de projection en fonction des zones de zoom.
- L’Intégration des Modèles 3D : Les globes virtuels comme Google Earth réduisent l’impact des projections en représentant directement les données sur une sphère 3D.
Conclusion
La projection cartographique reste un aspect fondamental dans la création et l’analyse des cartes topographiques. Comprendre son évolution, ses impacts et les tendances actuelles est essentiel pour les professionnels et les passionnés de cartographie. Avec les avancées technologiques, les outils modernes offrent des solutions puissantes pour atténuer les déformations et optimiser l’analyse des données spatiales.
En fin de compte, une bonne maîtrise des projections cartographiques, combinée à une compréhension approfondie du géoïd, de l’ellipsoïde, des transformations cartographiques, du GPS et de la géodésie, contribue à une représentation plus précise de notre monde complexe.
